Grâce à sa situation géographique idéale, le DATACENTER TIER 4 MAXNOD profite de la capacité combinée des réseaux électriques du Rhône et de l’Ain avec 20 000 volts raccordés au pied de son infrastructure primaire.

Actualités

Retrouvez-nous à l'ADIRA avec le club Télécom Retrouvez-nous à l'ADIRA avec le club Télécom
10 Novembre 2016

Retrouvez-nous à l'FRNOG (Paris) Retrouvez-nous à l'FRNOG (Paris)
14 Octobre 2016

Retrouvez-nous au peering forum à Sofia (Bulgarie) Retrouvez-nous au peering forum à Sofia (Bulgarie)
9 Septembre 2016

Intégration des nouveaux coeurs de réseau ARISTA 100G Intégration des nouveaux coeurs de réseau ARISTA 100G
6 Septembre 2016

Hébergement, les éditeurs à marche forcée... Hébergement, les éditeurs à marche forcée...
6 Avril 2016

DATACENTER : Un livre blanc pour comprendre les grands enjeux autour du choix ... DATACENTER : Un livre blanc pour comprendre les grands enjeux autour du choix ...
15 Mars 2016

Le DATACENTER, service indispensable à l’entreprise... Le DATACENTER, service indispensable à l’entreprise...
2 Mars 2016

Parce qu’un DATACENTER Tier 4 ne peut en aucun cas se contenter de principes d’alimentations non maîtrisés, MAXNOD sécurise son fonctionnement au travers d’un équipement systématiquement doublé sur l’ensemble de sa chaîne d’alimentation.
Datacenter Maxnod 2 groupes electrogènes indépendants 2 groupes electrogènes indépendants
Datacenter Maxnod cuve de fuel de 20000L 1 cuve Fuel de 20 000 Litres
(Autonomie pleine charge 5 jours)
Datacenter Maxnod Piège à bruit, mur coupe son Pièges à bruits
(Conformité environnementale)
Datacenter Maxnod Sécurité d'alimentation Double circuit de 3  armoires de batteries
Datacenter Maxnod 2 circuit electriques redondant 2 circuits électriques redondants avec pour chacun un TGBT dédié avec inverseur de source



Datacenter Maxnod groupe principale

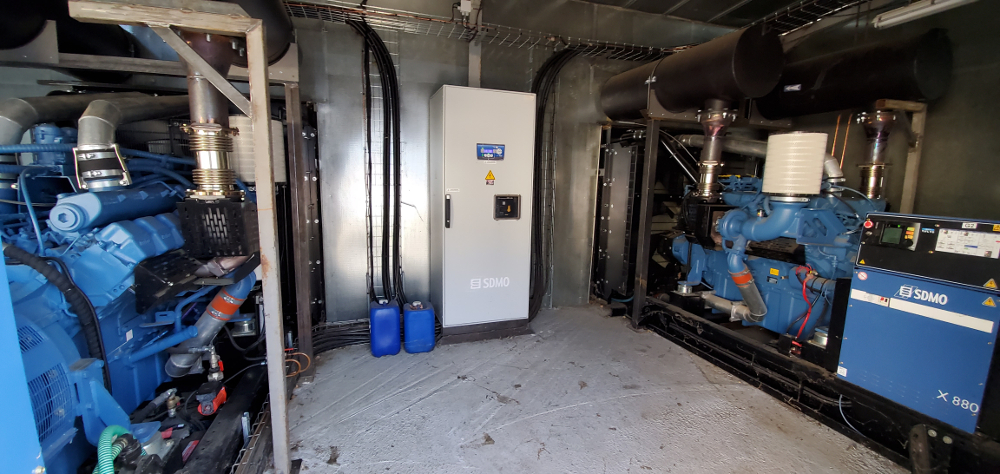

2 groupes électrogènes FUEL (énergie stockable) indépendant d’une puissance nominale pour chacun d’entre eux de 880KW en charge continue pour palier à toute panne et faciliter sans interruption de service toute opération de maintenance.

1 armoire principale située entre les deux groupes permettant une bascule automatique ou manuelle d’un groupe à l’autre en cas de panne/miantenance d'un groupe électrogène.

Datacenter Maxnod groupe secours

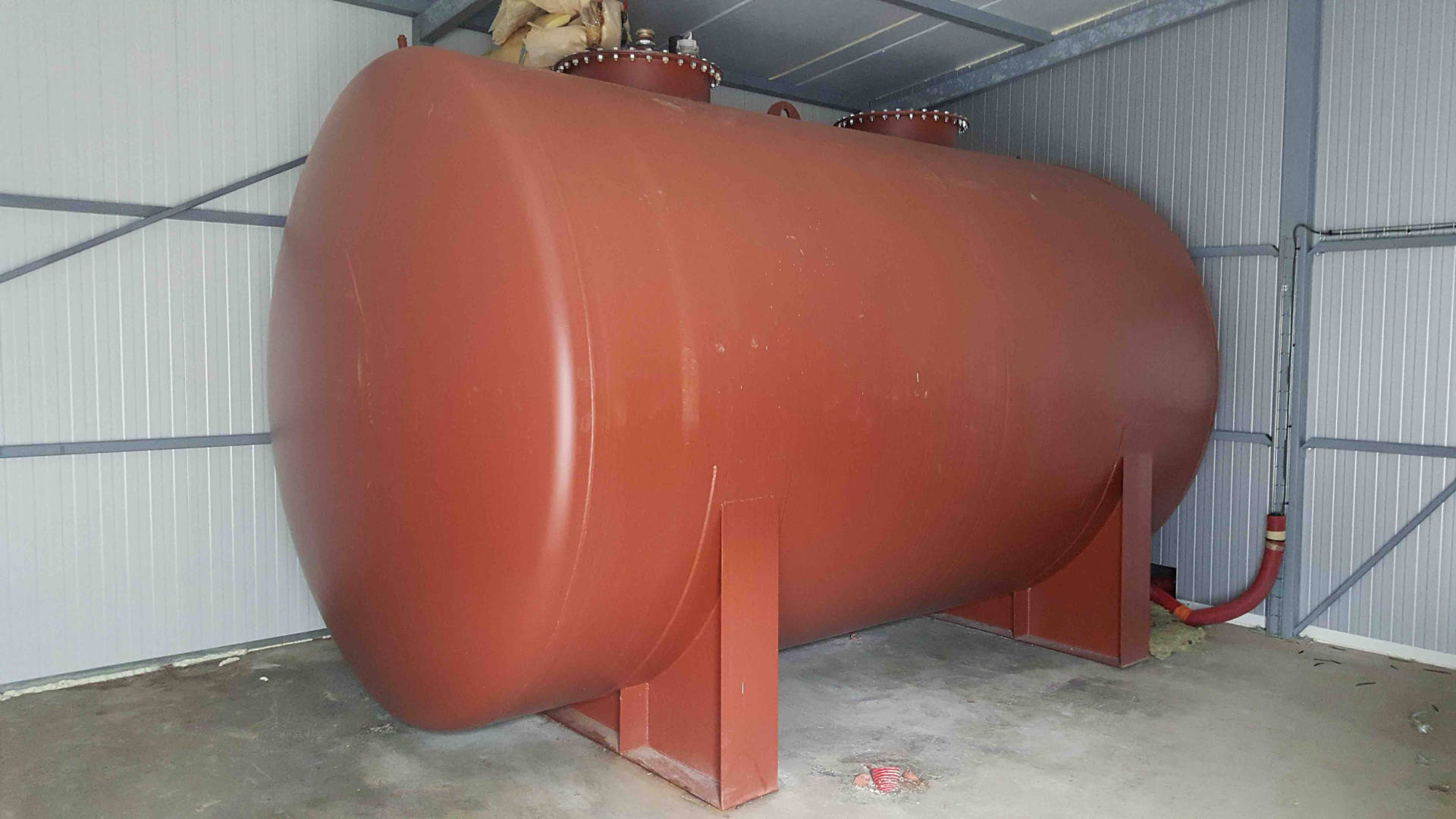

1 cuve fioul de 20 000 Litres, situé dans un local indépendant sécurisé et chauffé offrant une autonomie à pleine charge de 5 jours continus, pour un minimum toléré de 3 jours (délai minimal permettant de faire face à une panne et supporter une absence de livraison de combustible sur un week-end plus un pont entier). Un local tempéré par injection thermodynamique de l’air présente dans les salles serveurs, permettant de maintenir une température moyenne de 30°C pour une température hivernale extérieure de 4°C. Le surplus d’air venant des salles serveurs à destination du local cuve est automatiquement injecté dans le local des groupes électrogènes, maintenant une température moyenne idéale à la mise en route d’un groupe électrogène si nécessaire (les groupes sont en mode préchauffage permanent). 2 arrivées indépendantes d’alimentation fioul sur les groupes électrogènes permettant de faire face à toute situation de coupure accidentelle d’alimentation.
Datacenter Maxnod cuve de fuel de 20000L
Datacenter Maxnod Barre-bruit, mur bruit

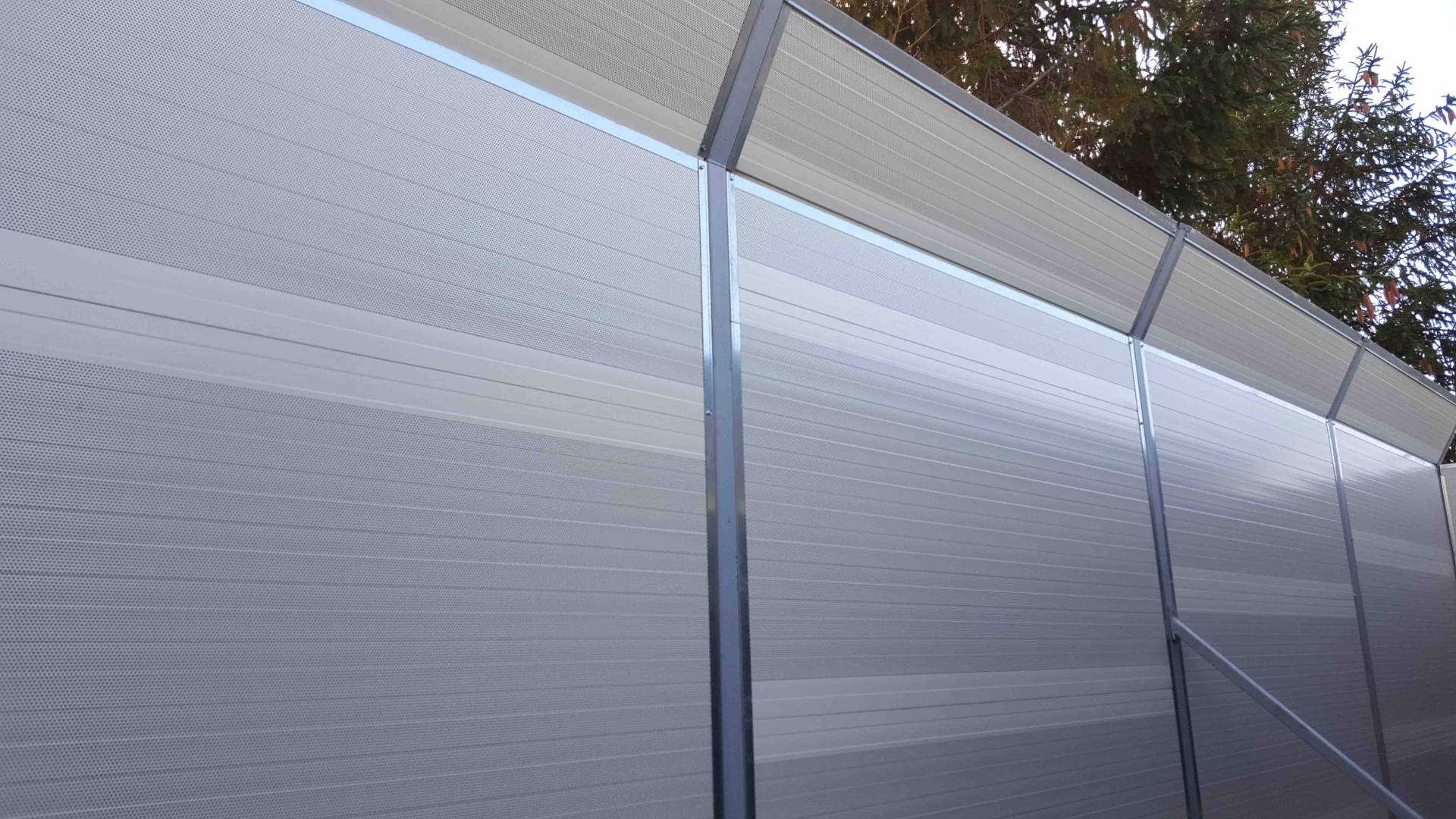

Conformité environnementale autour de la gène pouvant être occasionné lors du fonctionnement des groupes électrogènes par la construction de pièges à bruits (passage de 120dB à 60dB) en fonctionnement des groupes.



Une vérification systématisée et normalisée de la sécurité autour de l’alimentation électrique garant d’une haute disponibilité.

Vérifier systématiquement le bon fonctionnement des infrastructures et des procédures de sécurités mises en œuvre est un élément clé de la performance d’un DATACENTER Tier 4. MAXNOD contrôle périodiquement ses équipements et ajuste les procédures afin que l’imprévisible soit prévisible.

Principe :

En cas de panne ou perte de puissance d’alimentation du datacenter, le premier groupe prend en charge automatiquement cette perte ou panne de l’alimentation en électricité.

Si après une minute de fonctionnement, le groupe électrogène n’est pas en mesure d’assumer la charge pour de multiples raisons (panne, décalage de fréquence, phase ou manque de puissance…) le second groupe prend automatiquement la relève.

Toute opération d’alimentation est monitorée et chaque événement fait l’objet d’une alerte, d’une trace et d’une action corrective associée, automatique ou manuelle.

Ces automatismes sont testés pour validation de bon fonctionnement chaque mois dans le cadre de procédures strictes.

Coupure volontaire des deux arrivées principales de l’alimentation électrique du datacenter,

Prise en charge automatique des onduleurs online sur l’ensemble de l’infrastructure

Validation du temps de prise en charge du 1er groupe électrogène,

Contrôle du voltage, de la fréquence et de la tenue en charge

Coupure volontaire du 1er groupe électrogène (mise en panne pour mise en situation critique)

Contrôle du temps de prise en charge du second groupe électrogène

Contrôle du voltage, de la fréquence et de la tenue en charge

Chaque test de validation stocke ses résultats dans un double système d’information à des fins d’archivage et de traçabilité qualité (Norme ISO 27001-2013).

Chaque équipement entrant dans la composition du DATACENTER est monitoré à deux endroits, interne et externe et fait l’objet de push dynamique (SMS, MMS, Appel téléphonique).

Les informations de monitoring sont stockées et traitées au cœur d’un Système d’Information redondant à des fins de qualité et traçabilité de l’activité globale et détaillée du DATACENTER.

Baies – Onduleurs - Circuits de climatisations - Circuit d’extinction des feux - Ouverture de portes - Accès bureaux - Élévation ou baisse anormale de température sur tout niveau d’équipement (Onduleur, Cartes réseaux, Cartes mères…) - Vidéo surveillance - Rupture de ligne d’alimentation en énergie - Alimentation en réseau interne et externes au DATACENTER, ... font l’écosystème de contrôle du DATACENTER.



MAXNOD

La fiabilité et la sécurité en matière d’exploitation d’un DATACENTER ne se résume pas à doubler des équipements - Fibres, lignes d’arrivée en énergie, Onduleurs, production d’air tempérée ou climatisée, production d’eau glacée… il est indispensable que cette stratégie soit accompagnée par la mise en œuvre d’automatismes et d’intelligences pilotables à distance.



Le DATACENTER MAXNOD possède deux circuits électriques redondants avec pour chacun un TGBT* dédié avec inverseur de source, permettant un passage automatique ou manuel entre le réseau EDF et le réseau interne des groupes électrogènes.

* Tableau général Basse Tension. C'est le tableau électrique basse tension des grandes installations électriques. Ce tableau fait le lien entre l'arrivée du réseau de distribution (ERDF en France) et le réseau du client (entreprise, particulier...). Il peut être suivi de tableaux divisionnaires en fonction de la grosseur et du cahier des charges de l'installation. Il permet une adaptation de tension pour la suite de l'installation.

Chaque circuit électrique de distribution est associé à deux onduleurs parallèles, permettant ainsi une maintenance durant l’exploitation en offrant une totale sécurité en cas de panne.

De plus, des prises APC sont présentes dans chaque baie pour contrôler à distance l’alimentation de chaque serveur.

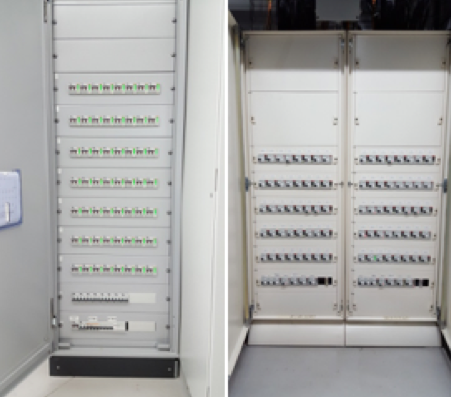

Datacenter Maxnod Baie électrique

Votre activité ne peut en aucun cas souffrir d’un arrêt d’exploitation

quelque soit sa durée ?

L’infrastructure électrique de MAXNOD est ainsi conçue qu’elle autorise toute opération de maintenance en vous assurant la continuité de service indispensable à votre performance.

DATACENTER TIER 4(c) - Haute disponibilité, Sécurité, Performance...
Depuis 2009, date de sa mise en service, MAXNOD cumul un taux de disponibilité de 100% de ses infrastructures et une prise en charge systématisée des opérations de maintenances ou de pannes sur le réseau EDF du Rhône et de l’Ain.
